¶ Installation
¶ 1. Gerätetyp auswählen

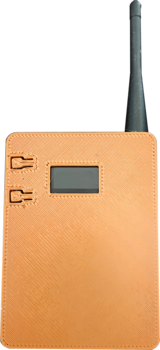

Entscheide dich, ob du ein:
sein möchtest.
Kurzfassung
- Repeater leiten Nachrichten weiter, können diese aber nicht lesen.
- Companions können Nachrichten lesen, aber nicht weiterleiten.
¶ 2. Firmware flashen
Öffne die folgende Website mit einem Chromium-basierten Browser:
Chromium Browser:
Wähle anschließend dein Gerät aus:

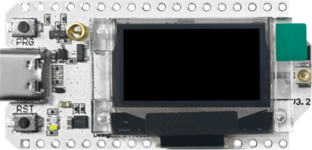

- Heltec v3 → weißes PCB
- Heltec v4 → schwarzes PCB
Je nachdem, wie du das Gerät flashen möchtest, wähle entweder Companion oder Repeater aus.

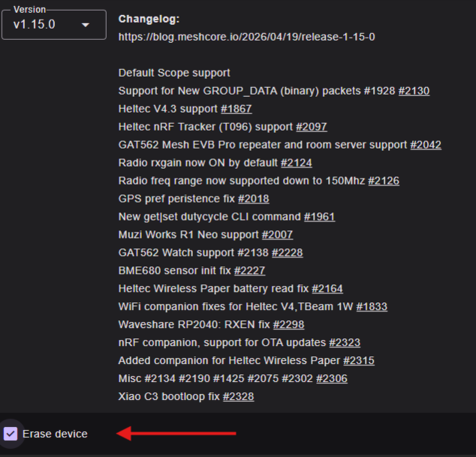

¶ 3. Optional: Gerät vollständig löschen
Wenn du dein Gerät neu flashst und keine alten Daten übernehmen möchtest, aktiviere:
- ✅
Erase Device
¶ 4. Flash-Vorgang starten
Klicke auf Flash und warte, bis der Vorgang abgeschlossen ist.
Das Gerät nach dem Flash rebooten (RST-Taste drücken für den reboot)
¶ 5. Verbindung herstellen
¶ Für Repeater
- Öffne: https://config.meshcore.dev
- Verbinde dich erneut mit deinem Gerät.
¶ Für Companions

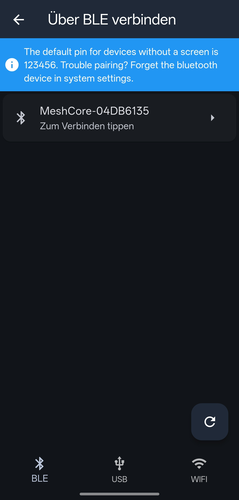

- Verbinde dich per Bluetooth über die MeshCore App:
¶ 6. Funkparameter einstellen
Wähle folgendes Frequenzband:
Narrow EU/UK
¶ Radio Settings
Vergleiche diese Werte mit den Voreinstellungen deines Geräts.
| Einstellung | Wert |
|---|---|
| Frequency | 869.618 |
| Bandwidth | 62.5 |
| Spreading Factor | 8 |
| Coding Rate | 8 |
| Tx Power | 22 (Heltec v3/v4) |
| Airtime Factor | 1 |

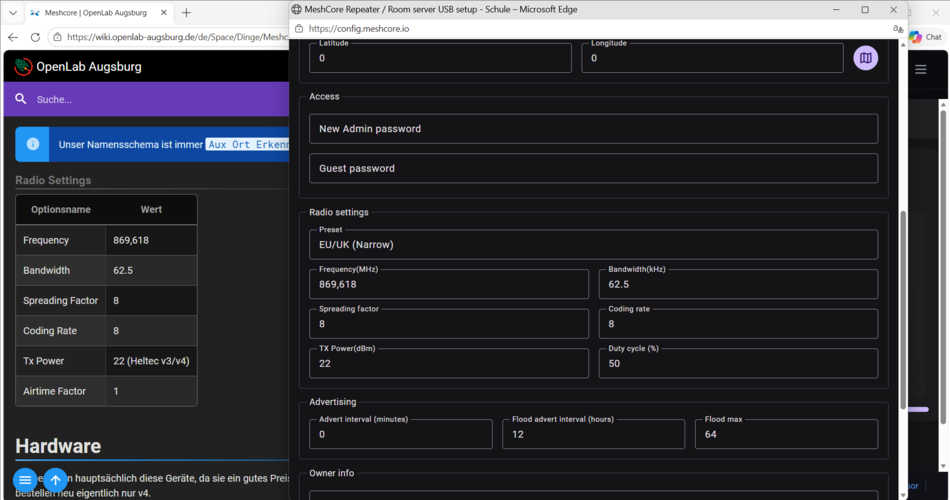

Über https://config.meshcore.io (Repeater):

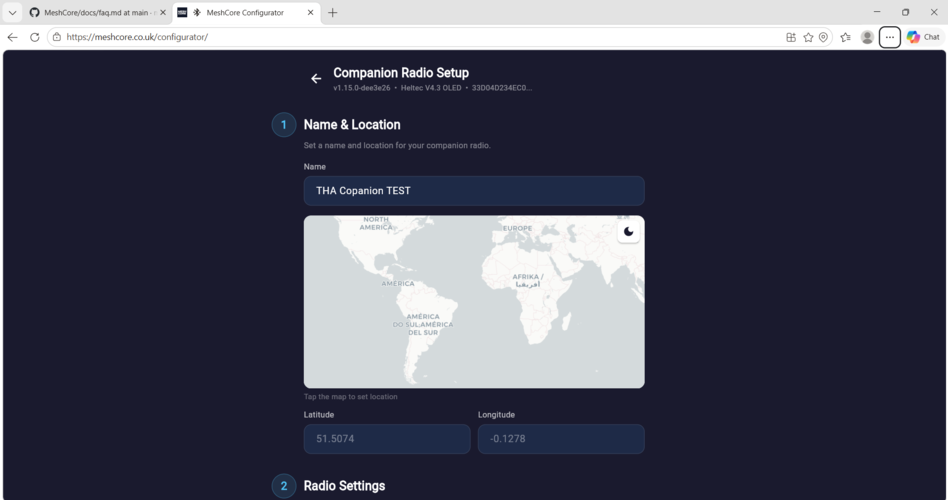

Über die Meshcore App (Companion):
¶ 7. Optional: Gerät konfigurieren
Du kannst zusätzlich:
- deine Position eintragen

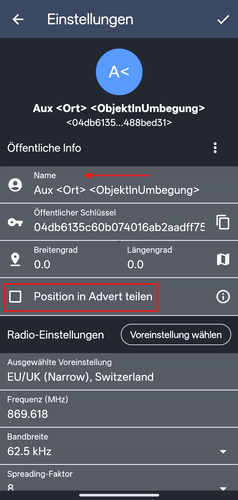

- deinem Gerät einen eindeutigen Namen geben
¶ Empfohlenes Namensschema
Aux Ort ErkennbaresObjektInDerUmgebung
Beispiel:
Aux Augsburg Wasserturm
¶ Troubleshooting
¶ Windows: Fehlermeldung nach Auswahl des Geräts

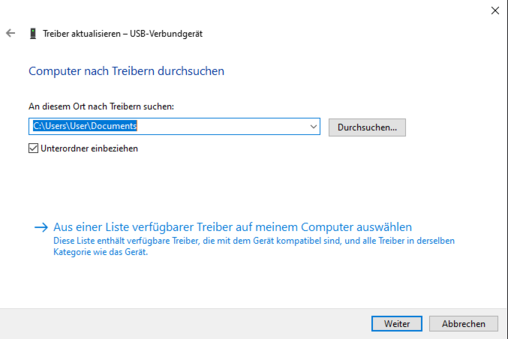

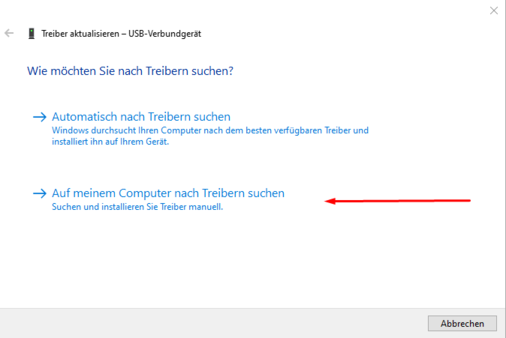

¶ Treiber installieren
Download:
¶ Danach
- Windows-Taste drücken
- Nach
Geräte-Managersuchen - Angeschlossenes Gerät auswählen
- Treiber installieren oder aktualisieren
¶ Gerät verbindet sich nicht mit dem Laptop

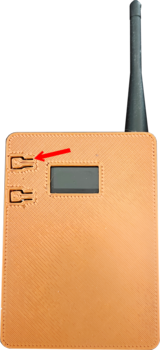

- Halte die PRG-Taste gedrückt
- Schließe das Gerät währenddessen an den Laptop an
Falls das nicht funktioniert, wende dich bitte an einen Admin.
¶ Hardware
Wir benutzen hauptsächlich diese Geräte, da sie ein gutes Preis-Leistungs-Verhältnis bieten.
Aktuell bestellen wir hauptsächlich Heltec v4.
¶ Geräte
| Hardware | Beschreibung |
|---|---|
| Heltec v4 | Repeater / Companion / Solar Nodes |
| Heltec v3 | Repeater / Companion / Solar Nodes |
| Heltec Mesh Node T114 | Gut für Solar Nodes |
¶ Solar & Stromversorgung
| Hardware | Beschreibung |
|---|---|
| 10W Poly PET Solar Panel | Solar Nodes |
| MPPT Modul | Speicherung von Solarenergie |
Das aktuelle MPPT-Modul ist relativ teuer — günstigere Alternativen werden noch getestet.
¶ Antennen & Adapter
| Hardware | Beschreibung |
|---|---|
| N-Type auf SMA Adapter | Antennen-Stecker |
| 8 dBi Antenne | Mehr Sendeleistung |
| 6.5 dBi Antenne | Standardantenne |
¶ Akkus
| Hardware | Beschreibung |
|---|---|
| Akkus | Repeater / Companion / Solar Nodes |
⚠️ Die Akkus müssen gelötet werden.
Zylinderförmige Akkus sind empfehlenswert.
¶ Wichtiger Hinweis
⚠️ Niemals das Gerät ohne angeschlossene Antenne einschalten!
Andernfalls kann ein irreparabler Defekt entstehen.
¶ Umrechnung der Sendeleistung
¶ Beispiel:
Wir haben einen Heltec v4 und möchten exakt die erlaubten 27 dBm erreichen.
¶ Verluste berücksichtigen
- Kabelverlust: ca.
-1 dBm - Verlust bis zum Messwagen inkl. Messtoleranz:
-1 dBm
¶ Antennengewinn berechnen
Der Antennengewinn bezieht sich auf einen Isotropenstrahler.
Formel:
dBd = dBi - 2,15
Bei einer Antenne mit 6,5 dBi und realistischen Verlusten von etwa 35 % (30-40%):
6,5 \cdot 0,65 - 2,15 = 2,105\,dBm
¶ Gesamtrechnung
27\,dBm + (1 + 1) - 2,105\,dBm = 26,895\,dBm < 27\,dBm
Das liegt somit innerhalb des erlaubten Limits von 27 dBm.
